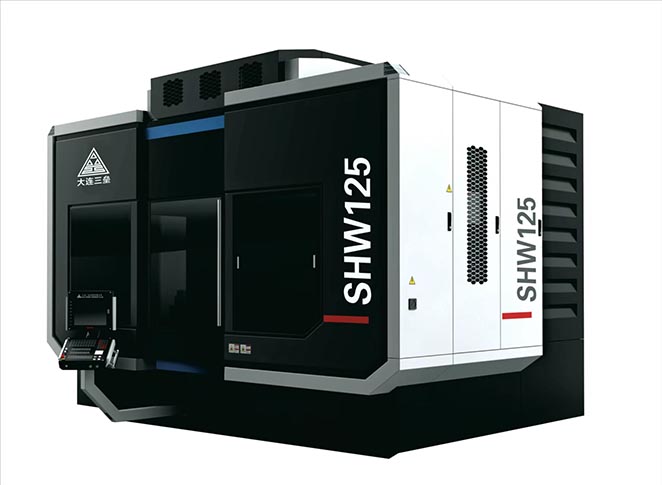

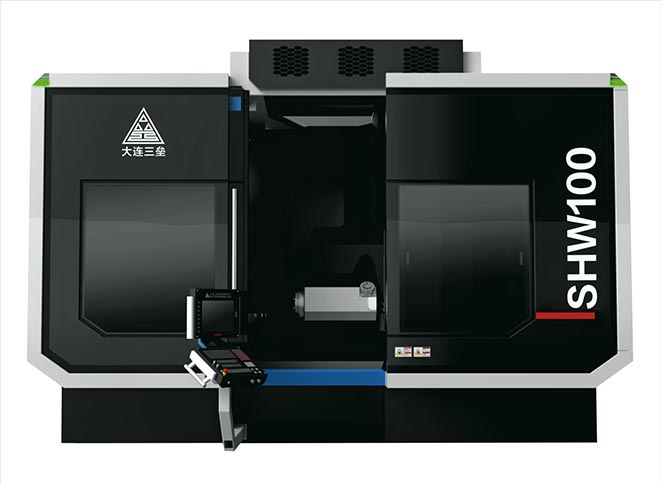

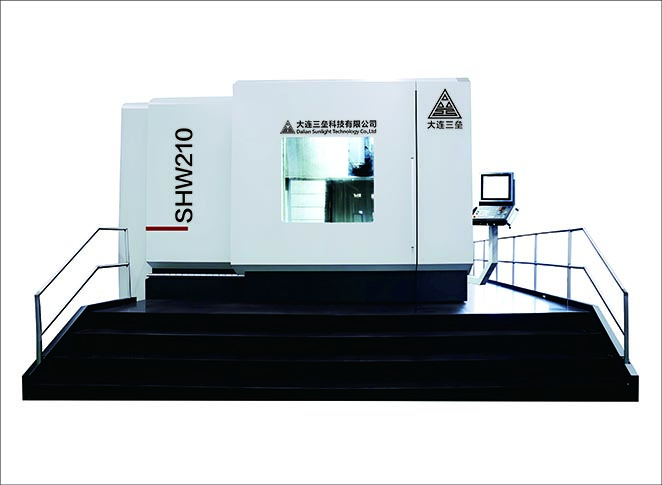

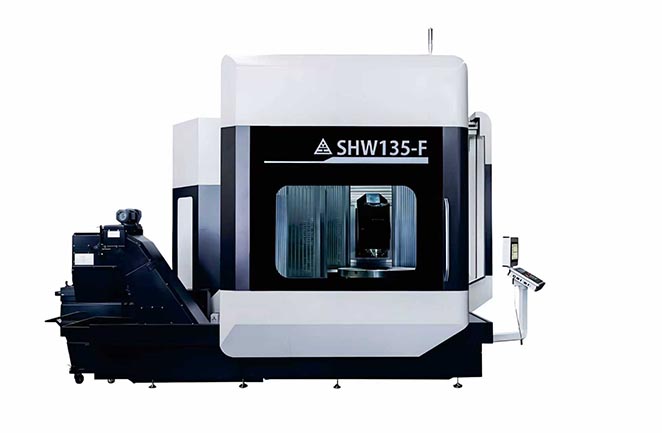

SHW型立卧转换式五轴联动加工中心

发布日期:2019-06-19


一、机床简介

SHW机型为主轴立卧转换式五轴联动加工中心。机床标准配置海德汉博士的iTNC530数控系统,辅以海德汉博士的光栅尺实现了机床的全闭环,加之采用大功率的西门子伺服电机直驱,使得机床具有定位精度高(符合德国的VDI/DGQ3441标准)、响应速度快(加速度5m/s²)、可实现五轴联动加工等特点。同时机床配备有自动换刀装置,充分的体现了高效、自动化地加工。

机床通过滑板左右移动(X轴),工作台前后移动(Y轴),主轴箱上下移动(Z轴),工作台旋转(C轴)和铣头旋转(B轴),实现了五轴联动的运动。整个机床由床身、立柱、滑板、回转工作台、铣头、气动系统、自动润滑系统、排屑冷却系统、电气系统以及全封闭防护系统等部件组成。

机床标配进口电主轴,具备中心出水的功能,可实现主轴的自动松、拉刀。机床的XYZ三个直线进给轴采用伺服电机通过联轴器直接带动滚珠丝杠旋转,B轴旋转采用伺服电机驱动机械减速机构,C轴旋转采用伺服电机驱动蜗轮蜗杆实现,使传动系统具有很高的运动精度和传动刚性。

机床标配水冷机、切削液纸带过滤机、排屑器和铁屑车等, 并可按照用户的需求,选配各种自动测量装置、工装夹具和刀具,从而实现机床的交钥匙工程。

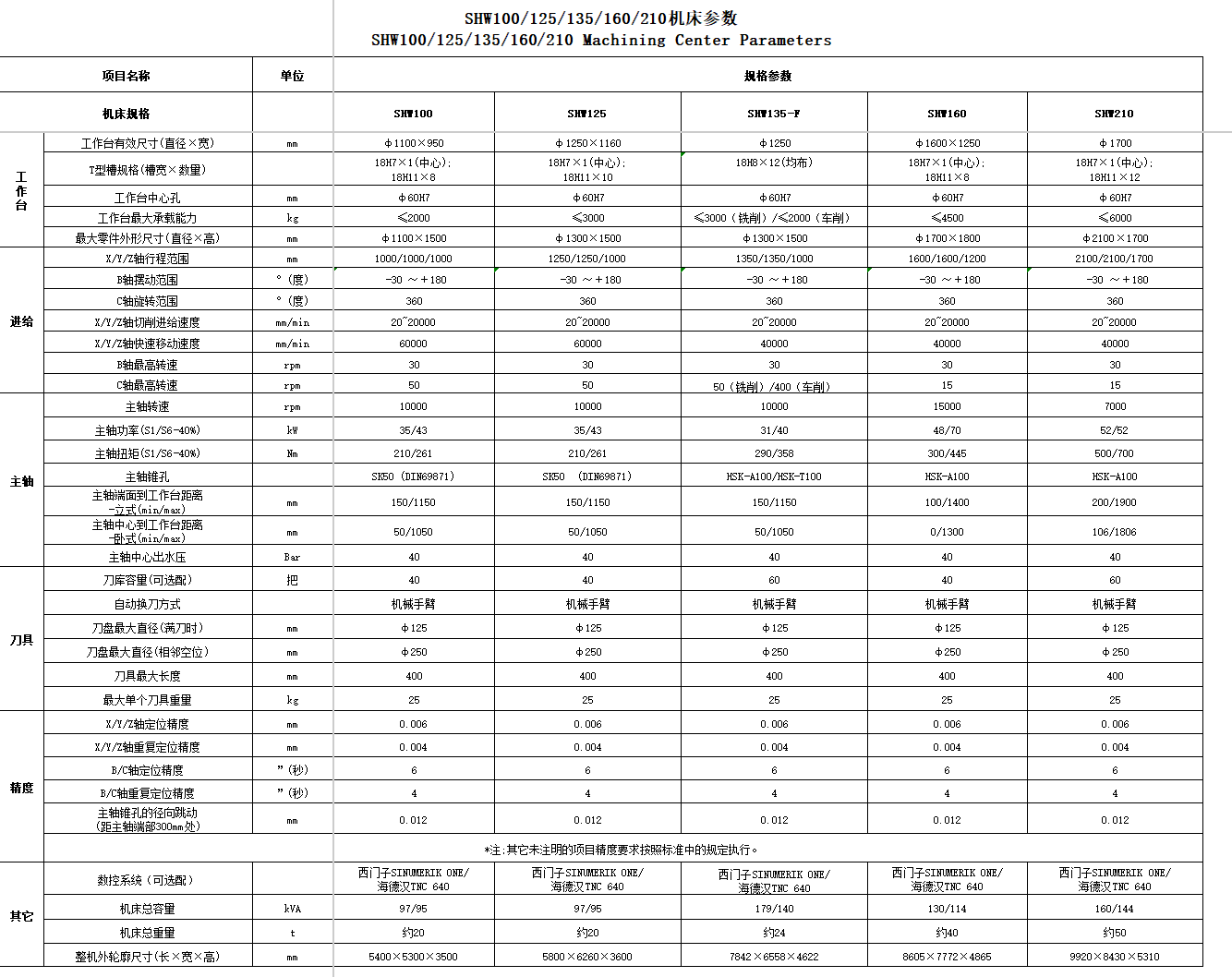

 二、机床技术参数



机床规格(单位)

SHW100

SHW125

SHW160







工作台直径

mm

ø1100×910

ø1250×1100

ø1500×1250

最大工件直径

mm

ø1000

ø1250

ø1600

最大工件高度

mm

1500

1500

1500

最大工件重量

kg

3000

3000

4000





转速

rpm

10000

10000

10000

功率

KW

35/43

35/43

42/52

扭矩

Nm

200/250

200/250

300/430

锥孔尺寸

-

SK50

SK50

SK50





X/Y/Z轴快进速度

m/min

60

60

60

X/Y/Z轴工进速度

mm/min

20~10000

20~10000

20~10000

B轴转速

rpm

30

30

30

C轴转速

rpm

20

20

20





X/Y/Z轴行程

mm

1000/1000/1000

1250/1000/1000

1600/1250/1100

B轴旋转范围



-10~+180

-10~+180

-10~+180

C轴旋转范围



n×360

n×360

n×360





X/Y/Z轴定位精度

µm

8

8

8

X/Y/Z轴重复定位精度

µm

5

5

5

B/C轴定位精度



8

8

8

B/C轴重复定位精度



5

5

5





容量



40(60/120)

40(60/120)

40(60/120)

刀具最大长度

mm

400

400

400

刀具最大直径-满刀

mm

ø 125

ø 125

ø 125

刀具最大直径-空刀

mm

ø 250

ø 250

ø 250

刀具最大重量

kg

25

25

25

其它

数控系统

海德汉博士iTNC530(西门子840Dsl)

机床重量

T

20

23

30

注:

1、上表“()”中为选择配置。

2、机床的参数和外购件如有优化调整,以所签的合同和技术协议为准。

3、我司可根据用户具体的工艺要求,灵活地做出机床参数和结构的调整。


三、机床结构图
